當前位置：首頁 >> 呼吸閥
>> 全天候呼吸閥 >> GFQ-Ⅱ全天候呼吸閥 更新時間 2025-5-10 0:32:24
全天候呼吸閥
| GFQ-Ⅱ全天候呼吸閥 |
 |
產品名稱： | GFQ-Ⅱ全天候呼吸閥 | |||||
| 型號： | GFQ-Ⅱ，GFQ-2 | ||||||
| 口徑： | DN25-400 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鋁合金、鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【GFQ-Ⅱ全天候呼吸閥】 | |||||||
GFQ-Ⅱ全天候呼吸閥詳細介紹
GFQ-Ⅱ全天候呼吸閥產品概述：
GFQ-Ⅱ，GFQ-2全天候呼吸閥用于安裝原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的主要安全設備，是起蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。此閥通常與阻火器配套使用。全天候呼吸閥用于油及液體罐上，來排除罐內的正壓和負壓氣體，使罐內液體進出方便，如罐體上不裝呼吸閥罐內的液體進出有一定的障礙，很可能出現罐體變型和振動，全天候呼吸閥設計合理，結構簡單，使用方便：是儲罐的必備產品。
GFQ-Ⅱ全天候呼吸閥產品特點：
全天候呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好；
閥盤采用四氟材料，耐低溫，防凍性能好；
結構簡單，易檢修，安全方便；
全天候呼吸閥性能完全符合石油工業部標準 SY7511-87 規定。
全天候呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐?？膳c新型波紋阻火器配套使用。
GFQ-Ⅱ全天候呼吸閥使用說明：
全天候呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
GFQ-Ⅱ全天候呼吸閥技術參數：
GFQ-Ⅱ全天候呼吸閥零件材料：
GFQ-Ⅱ全天候呼吸閥使用說明：
全天候呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
GFQ-Ⅱ全天候呼吸閥技術參數：
A級正壓 |
+355Pa (36毫米水柱) |
負壓 |
-295Pa (30毫米水柱) |
B級正壓 |
+980Pa (100毫米水柱) |
負壓 |
-295Pa (30毫米水柱) |
C級正壓 |
+1765Pa (180毫米水柱) |
負壓 |
-295Pa (30毫米水柱) |
GFQ-Ⅱ全天候呼吸閥零件材料：
閥體材料 |
碳鋼WCB、不銹鋼304、316、鋁合金 |
正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
環境溫度℃ |
-30~+60℃ |

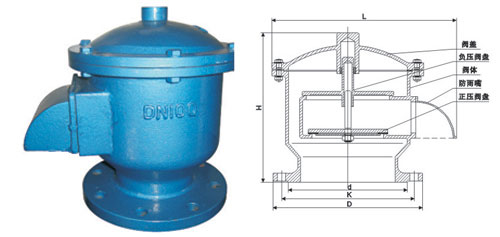

GFQ-Ⅱ全天候呼吸閥外形結構圖：
GFQ-Ⅱ全天候呼吸閥連接尺寸：
公稱通徑 (mm) |
安裝尺寸 |
||||
D |
K |
L |
H |
n×φ |
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
DN32 |
135 |
100 |
180 |
185 |
4×18 |
DN40 |
145 |
110 |
190 |
190 |
4×18 |
DN50 |
160 |
125 |
220 |
220 |
4×18 |
DN80 |
195 |
160 |
270 |
260 |
8×18 |
DN100 |
215 |
180 |
310 |
280 |
8×18 |
DN150 |
280 |
240 |
380 |
330 |
8×22 |
DN200 |
335 |
295 |
450 |
380 |
12×22 |
DN250 |
395 |
350 |
520 |
420 |
12×22 |
DN400 |
565 |
515 |
670 |
520 |
16×26 |
GFQ-Ⅱ全天候呼吸閥維護與保養：
為了全天候呼吸閥使用安全，在使用前先檢查導桿和閥盤是否靈活。此閥要定期（3-6 個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。 檢修完畢后，一切正?？芍匦率褂?。
為了確保全天候呼吸閥的性能達到完全使用的目的。呼吸閥在半年進行檢查和保養。
1：檢查壓力閥盤和真空閥盤動作是否靈活，導桿閥環接觸有無損傷。
2：重新安裝壓力閥盤時，要保證接觸面嚴密，導桿升降靈活。
3：起用新的呼吸閥時，必須清除閥盤間的防震物，該閥一定要垂直安裝。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【GFQ-Ⅱ全天候呼吸閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
