節流截止放空閥

產品名稱：

節流截止放空閥

型號：

FJ41Y/F、FJL41Y/F

口徑：

DN25-250

壓力：

1.6-16.0MPa

材質：

鑄鋼、鍛鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【節流截止放空閥】

節流截止放空閥詳細介紹

節流截止放空閥應用范圍：

節流截止放空閥廣泛應用于石油、天然氣、煤氣、石油液化氣及煉油、機場、化工、油氣儲運等的管道上作關閉介質裝置。

節流截止放空閥產品特點：

1、節流截止放空閥是一種新型的節流、截止、放空產品，該閥門采用籠形迷軍團節流，具有多級節流效果，節流效果明顯、密封可靠、操作維護方便等特點。

2、節流截止放空閥采用雙重密封（硬、軟質密封）使密封可靠、硬質合金封面可以更耐氣流沖刷、耐磨損，雙重密封能做到在高壓氣體介質條件下的零泄漏。閥門使用壽命長。

3、閥座的密封面采用錐度密封，有利于閥門自身清洗附在密封面上的臟物。

4、閥瓣上設置了平衡孔，活塞式密封，保證了啟/閉全壓差條件下穩定操作，開啟輕便靈活、啟閉扭矩小。

5、節流截止放空閥和雙作用式節流閥同時具有節流與截止（密封為零泄漏）作用節流部位與密封面分開，以減小氣流對密封的沖刷。

6、節流截止放空閥還具有多級節流功能，節流壓差大，能適用于高壓下的節流與截止。

7、填料采用帶自密封能力的V形填料結構，無需調節，開、關極為輕便。填料函處設有輔助密封油脂注入結構，使閥門填料密封性能可靠。

8、節流截止放空閥可以進行在線維修，管線可以帶壓狀態下更換填料等一系列易損件

9、節流截止放空閥的底部設置了較大的排污孔，必要時要以打開，清理閥內污物。

節流截止放空閥工作原理：

1、常閉狀態：閥瓣硬密封付壓在閥座凸臺上，形成一道硬質密封，同時嵌在閥瓣上的軟質密封與閥座端面緊壓，形成第二道密封，雙質密封結構保證了閥門的零泄漏，再由于閥瓣開設了平衡孔，使閥門在關閉、開啟時，閥瓣受到較小的作用力，也使閥門開啟、關閉時具有較小的力矩。

2、緩壓狀態：閥瓣底端離開閥座密封面時，由于閥瓣底端面接近籠形套開糟處底邊緣，此時閥瓣與籠形套內徑形成一道密封。而沒有直接放空泄壓，從而達到緩和作用。

3、節流狀態：閥瓣底羰離開閥座，進一步開啟，小節流頭處形成一級節流，高速流體經緩壓節流后直接流向小閥瓣，由于閥套窗口邊緣是最終節流面，高壓介質直接沖刷節流通道時，閥瓣底端由于介質向改變產生渦流，緩減了介質地閥瓣的直接沖刷，從而閥座密封也避開了介質的直接沖刷，同時由于閥瓣密封面是錐形的，可以吹掃閥座密封面上的污物及雜質，保護密封面，從而延長閥門的使用壽命。

4、全開狀態：閥瓣處于全開啟狀態時，整個閥門處于全放空狀態，流體在冷門中的阻力較小，縮短了放空時間，提高了閥門的放空效果。

節流截止放空閥性能規范：

壓力等級		常溫下壓力試驗(MPa)				適用溫度(℃)			適用介質
壓力等級		密封	上密封	殼體	氣體低壓密封	“ G”型	“ D”型	普通型	抗硫型	基本型
公稱壓力	1.6	1.76	1.76	2.4	0.6	-29~250	-45~121	-29~121	含H2S和 Co2> 500Mg/m³ 的介質	石油、天然氣、水等
	2.5	2.75	2.75	3.75	0.6
	4.0	4.4	4.4	6.0	0.6
	6.4	7.04	7.04	9.6	0.6
	10.0	11.0	11.0	15.0	0.6
	16.0	17.6	17.6	24.0	0.6

節流截止放空閥零件材料：

零件名稱	閥體、閥蓋	閥瓣	閥桿	閥座	闊桿螺母	密封面	填料	密封指
基本型	WCB	合金鋼 (特殊處理)	不銹鋼	合金鋼 (特殊處理)	鋁青銅	填充四氟	填充四氟膨脹石墨	耐油密封脂
抗硫型	WCB	合金鋼 (特殊處理)	抗硫不銹鋼	合金鋼 (特殊處理)	鋁青銅	填充四氟	填充四氟膨脹石墨	抗硫密封脂

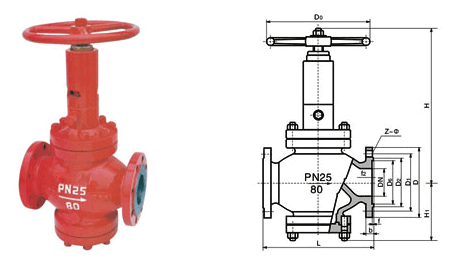

節流截止放空閥外形結構圖：

節流截止放空閥連接尺寸：

PN (MPa)	DN (mm)	尺寸				重量
PN (MPa)	DN (mm)	L	H	H1	D0	重量
1.6	25	216	243	86	180	17
	40	230	265	108	250	24
	50	230	346	115	250	27
	80	310	409	146	300	52
	100	350	433	163	300	60
	150	480	521	202	350	125
	200	600	594	292	350	165
	250	730	621	355	400	285
2.5	25	216	243	86	180	17
	40	230	265	108	250	24
	50	230	346	115	250	27
	80	310	409	146	300	55
	100	350	433	163	300	66
	150	480	521	202	350	140
	200	600	594	292	350	180
	250	730	621	355	400	310
4.0	25	216	243	86	180	20
	40	230	265	108	250	29
	50	230	346	115	250	32
	80	310	409	146	300	67
	100	350	433	163	300	80
	150	480	521	202	350	168
	200	600	594	292	350	215
	250	730	621	355	400	372

PN (MPa)	DN (mm)	尺寸				重量
PN (MPa)	DN (mm)	L	H	H1	D0	重量
6.4	25	216	243	86	180	20
	40	230	265	108	250	29
	50	230	346	115	250	32
	80	310	409	146	300	67
	100	350	433	163	300	80
	150	480	521	202	350	168
	200	600	594	292	350	215
	250	730	621	355	400	372
10.0	25	230	245	78	200	29
	40	260	265	106	250	42
	50	300	287	110	300	55
	80	380	409	152	350	95
	100	430	433	169	350	120
	150	559	531	225	400	240
	200	660	709	321	500	310
	250	787	817	399	500	530
16.0	25	230	215	78	200	35
	40	260	265	105	250	50
	50	300	237	110	300	65
	80	390	414	155	350	116
	100	450	440	175	350	145
