當前位置：首頁 >> 平衡閥
>> 動態平衡閥 >> 自力式壓差平衡閥 更新時間 2025-5-10 0:29:59
動態平衡閥
| 自力式壓差平衡閥 |
 |
產品名稱： | 自力式壓差平衡閥 | |||||
| 型號： | ZTY47、ZYC | ||||||
| 口徑： | DN15-600 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【自力式壓差平衡閥】 | |||||||
自力式壓差平衡閥詳細介紹
自力式壓差平衡閥概述：
ZTY47自力式壓差平衡閥是一種既能控制流量，又能控制壓差的一體的多功能閥門。用轉換閥來實現流量控制和壓差控制的轉換，當流量使用時，可具有流量閥所有功能，直接簡便的根據設計來設定流量，它在水的作用下，自動消除管線剩余壓力及壓力波動引起的流量偏差，無論系統壓力怎樣變化，保持設定流量不變，有效的解決管網水力平衡失調。當壓差閥使用時，支持用戶自主調節，恒定用戶進出口壓差，有助于穩定系統運行，轉向閥又可作調節壓差使用，該閥這些功能，使流量調節一次完成，把系統平衡調節變?yōu)楹?jiǎn)便的流量分配，有效的解決管網的水力平衡失調，可節能、節電15%以上。

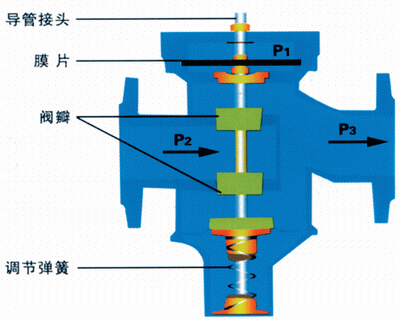

自力式壓差平衡閥工作原理：
自力式壓差平衡閥一般安裝在用戶入口回水管上，把閥下倒壓管與入口處供水管相接，P1為供水壓力，P2為閥內回水壓力，P3為閥外回水壓力。設閥內系統壓差△P1（△PI=P1-P2）為閥門壓差設定值時，閥門下膜10壓力，P1與P2加上彈簧被壓縮變形，產生的推力相平衡，從而確定了流體流過閥門的流通及面積，A和流量系數，當流量改變時，上述率的平衡是閥門的流通截面積A和流量系數發生變化，但△PI保持不變。當流體性質管徑、流量、阻力確定后，單管阻力計算公式可近使寫為：△P=Kqm2，公式中△P-----管路總阻力，K---管路阻抗，Qm---流量。由此公式可知，管路阻力與質量、流量的二次方及管路的阻抗成正比，當流量變化時，使上膜室壓力P2變化導致閥芯上下移動，使A及相應的流量系數均改變來調整閥內系統總阻力的變化，使△PI基本保持不變。
自力式壓差平衡閥性能優點：
1、該閥為雙閥瓣結構，不平衡力小，結構緊湊；
2、能自動恒定用戶壓差，吸收外網壓力波動，自持被控系統自主調節；
3、控制導管前端安裝截?cái)嚅y，具備自動消除堵塞功能；
4、采用混壓技術，無級調節，控制壓差可調范圍大；
5、壓差標定精確，調節精度高；
6、采用外導壓結構，拆裝方便；
7、閥口、閥芯全銅。
8、徹底克服系統冷熱不均現象提高供熱供冷品質；
9、減少設計工作量，不需要對管網進行煩瑣的水利平衡計算；
10、免除多熱源、管網熱源切換時的流量再分配工作；

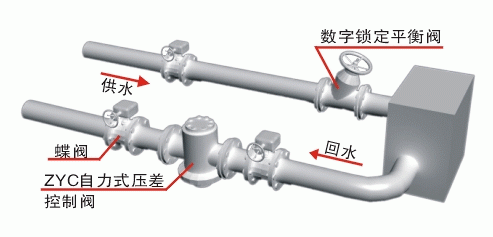

自力式壓差平衡閥安裝示意圖：
自力式壓差平衡閥性能參數：
1、公稱壓力1.0-2.5MPa；
2、介質溫度0-100℃；
3、工作壓差范圍0.02-0.4MPa；
4、控制壓差設定值：0.02MPa； 控制壓差可調范圍0.02-0.2MPa；
5、控制閥控制精度<5%；
6、導壓管長度：1.6m；
6、導壓管長度：1.6m；
7、導壓管連接尺寸：1/2`管螺紋。
自力式壓差平衡閥零件材料：
1、閥體：鑄鐵、鑄鋼；
2、閥體全塑處理防腐；
3、彈簧：不銹鋼；
4、臘片：三元乙丙埋纖；
5、閥芯：黃銅；
6、設計壽命：10年以上；

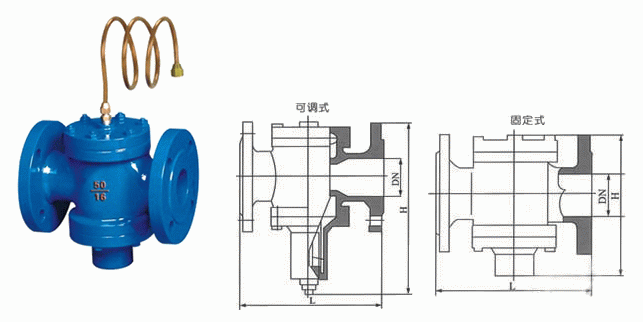

自力式壓差平衡閥連接尺寸：
DN(mm)
|
連接方式
|
L(mm)
|
H
|
H1
|
流量m3/h
|
適用介質
|
介質溫度
|
主要零件材料
|
15
|
螺紋
|
110
|
72
|
98
|
0.2-1
|
水、油等非腐蝕性液體
|
0～100℃s
|
閥體,上蓋和下蓋為鑄造黃銅,閥芯為銅,膜片為尼龍強化橡膠,彈簧為不銹鋼
|
20
|
110
|
72
|
98
|
0.3-1.5
|
||||
25
|
115
|
82
|
102
|
0.5-2
|
||||
32
|
法蘭
|
160
|
91
|
94
|
1-4
|
|||
40
|
200
|
147
|
112
|
1.5-6
|
||||
50
|
215
|
120
|
112
|
2-8
|
||||
65
|
220
|
125
|
120
|
3-12
|
||||
80
|
275
|
188
|
133
|
5-20
|
||||
100
|
290
|
208
|
160
|
10-52
|
||||
125
|
310
|
226
|
175
|
15-45
|
||||
150
|
350
|
258
|
195
|
30-80
|
||||
200
|
430
|
301
|
230
|
40-180
|
||||
250
|
520
|
367
|
265
|
100-300
|
||||
300
|
635
|
430
|
300
|
150-500
|
||||
350
|
670
|
504
|
340
|
200-700
|

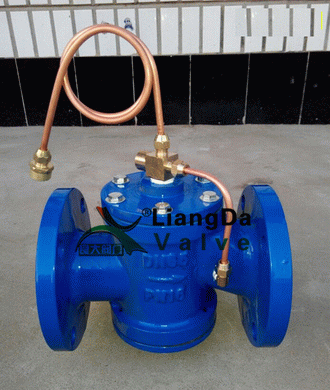

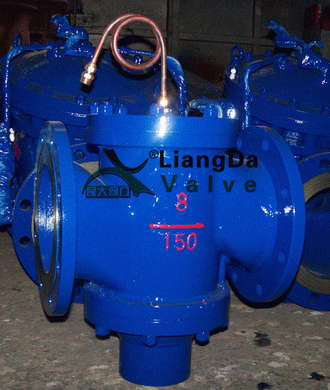

自力式壓差平衡閥產品實物圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【自力式壓差平衡閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
