當前位置：首頁 >> 球閥 >> V型球閥 >> 保溫V型球閥

更新時間 2025-5-10 0:38:12

V型球閥

保溫V型球閥

產品名稱：

保溫V型球閥

型號：

BVQ47F/H

口徑：

DN25-300

壓力：

1.6-4.0MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【保溫V型球閥】

保溫V型球閥詳細介紹

保溫V型球閥產品概述：

保溫V型球閥采用整體式夾套結構設計，更能均勻地保溫、保冷，保溫V型球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。保溫V型球閥是一種直角回轉的高級控制閥，它的啟閉件是帶特殊V型開口的半球體，具有鋒利的刃口。在球體回轉過程中，密封面具有強有力的切斷力和自清潔功能。球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的線性等比例精確調節。因此保溫V型球閥同時具備調節和開關兩種功能，可與氣動或電動執行器配套，廣泛使用于造紙、化工、石油、化纖、電力、冶金、制藥、環保等領域的控制系統。

保溫V型球閥產品優點：

1、閥體：

(a) 整體式設計，為閥體提供了更高的強度，可以更好地承受管道壓力

(b) 避免了兩片式閥體因法蘭連接產生的泄露

2、閥芯：

(a) 特殊設計的V型球?qū)橘|(zhì)具有強有力的剪切作用和密封性能，對介質的流量特性達到等比例調節。

(b) 可以采用鍍硬鉻，離子氮化，超音速噴涂等密封面硬化工藝增加密封面的硬度，耐磨性能，耐腐蝕性能。

3、閥座：

(a) 特殊的無閥座蓋式設計，避免了閥座與閥體間產生容易堵塞的死角，避免了閥座卡死的情況。

(b) 閥座彈簧采用卡簧設計，在為閥座密封提供預緊力的同時，大大減小了驅動閥門所需的扭矩。

4、閥桿：

(a) 固定式球閥結構，上、下雙閥桿雙軸承對閥芯進行固定，具有更高的穩定性，軸承為復合材料、轉動軸承載面燒結處理的自潤滑軸承，具有超強的耐磨性能。減輕了扭矩，避免了閥門長期使用，閥桿咬死。

保溫V型球閥性能規范：

公稱壓力PN（MPa）	試驗壓力		適用介質	適用溫度
	殼體試驗	密封試驗
1.6	2.4	1.76	水、油、氣及高粘度、含纖維、固體顆粒等介質	-28℃~550℃
2.4	3.75	5.75
4.0	6.0	4.4
適用規范	連接法蘭	JB79-59 GB20592-97 ANSI B16.5
	試驗和檢驗	JB/T9092-99 API 598

保溫V型球閥零件材料：

零件名稱	材質
閥體、閥蓋	WCB	CF8
密封面	2Cr13+氮?dú)?/span>	304+氮?dú)?/span>
球體	2Cr13+鉻硬鉻	304+硬鉻
閥座、閥桿	2Cr13	304
墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
雙頭螺柱	35CrMoaA	1Crl8Ni9Ti

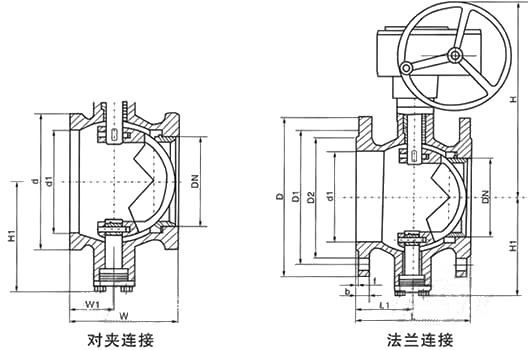

保溫V型球閥外形結構圖：

保溫V型球閥連接尺寸：

公稱壓或壓力級	公稱通徑DN		尺寸
公稱壓或壓力級	（mm）	（in）	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	80	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	165	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.58	268	205	200	390
	250	-	340	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
