當前位置：首頁 >> 平衡閥 >> 自力式平衡閥 >> 自力式流量平衡閥

更新時間 2025-5-10 0:29:55

自力式平衡閥

自力式流量平衡閥

產品名稱：

自力式流量平衡閥

型號：

ZL47F

口徑：

DN15-400

壓力：

1.0-2.5MPa

材質：

鑄鐵，鑄鋼，不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【自力式流量平衡閥】

自力式流量平衡閥詳細介紹

自力式流量平衡閥概述：

ZL47F自力式流量平衡閥是一種利用介質本身的壓力變化來進行自我調控，從而保持流經被控系統流量平衡的閥門，具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質的流量控制，運行前一次測試調節，可使系統流量自動互定在預先設置的設定值。該閥門流量調節準確，操作簡單，運做平穩，性能可靠，使用壽命長。

自力式流量平衡閥工作原理：
ZL47F自力式流量平衡閥由一個手動調節閥組和一個自動平衡閥組組成。調節閥組作用是設定流量，自動平衡閥組作用是維持流量恒定。系統流體的工作壓力為P1，手動調節閥的前后壓力分別為P2、P3。當手動調節閥調到某一位置時，即人為確定了“設定流量”Kv即手動調節閥的流量系數，流量G=Kv（P2-P3）1/2，Kv為，Kv設定后，只要P2－P3不變，則流量G不變。當系統流量增大時，(P2—P3)的實際值超過了允許的給定值，此時通過感壓膜和彈簧作用使自動調節閥組自動關小，直至流量重新維持到設定流量，反之亦然。自力式平衡閥自動調節流量的有效范圍取決于工作彈簧的性能。一般自力式平衡閥前后壓差在20—300kPa的范圍內能按設定值有效控制流量。當壓小于20kPa時，控制流量達不到設定值；壓差超過300kPa時，可能產生噪音。

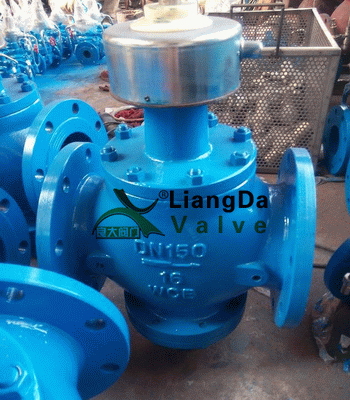

自力式流量平衡閥產品實物圖：

自力式流量平衡閥性能優點：

1、可按設計和客戶要求設定流量，能自動消除管道系統的壓差波動，保持流量不變。
2、克服系統冷熱不均現象，提供供熱（冷）的質量。

3、徹底解決近端壓差大，遠差壓差小的矛盾。
4、減少系統循環水量，降低系統阻力。

5、減少設計工作量，不許要對官網進行水力平衡計算。

6、降低調網的難度，把復雜的調網工作簡化為較簡單的流量分配。

7、免除多熱源官網熱源切換時流量在分配工作。

8、流量顯示值為測試臺上隨機標定，流量（m3/h)。

自力式流量平衡閥產品用途：

ZL47F自力式流量平衡閥用于需要進行流量控制的水系統中，尤其適用于供熱、空調等非腐蝕性液體介質的流量控制。運行前一次性調節，即可使系統流量自動恒定到要求的設定值。

自力式流量平衡閥安裝示意圖：

自力式流量平衡閥技術參數：

公稱壓力(MPa)	殼體試驗壓力(MPa)	適用溫度	適用介質
1.6	2.4	≤100℃	水、油等非腐蝕性液體

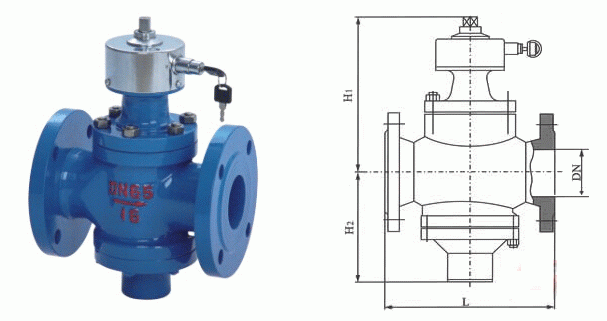

自力式流量平衡閥外形結構圖：

自力式流量平衡閥連接尺寸：

公稱通徑 (mm)	尺寸
公稱通徑 (mm)	L	H1	H2
15	110	122	70
20	110	122	70
25	115	137	74
32	160	182	91
40	200	191	147
50	215	197	147
65	230	205	154
80	275	259	181
100	290	268	211
125	315	334	227
150	350	357	260
200	430	407	303
250	520	452	367
300	635	486	430
350	670	555	495

自力式流量平衡閥選型設計：

1、一般在管網的分支點，熱口，室內立管皆應設計、安裝自力式平衡閥，以提高系統調節性能。

2、自力式平衡閥可安裝在供水管上，也可安裝在回水管上。當系統流體工作壓力超過散熱器允許工作壓力時，為安全起見，自力式平衡閥宜安裝在供水管上。

3、最高使用溫度100℃，公稱壓力1.6MPa，(溫度>100℃以上的要定做）。

4、適用壓差范圍：20-30KPa。當系統體工作壓差超過300LPa時，為防止產生噪音，應采取措施將多出的壓差消耗掉。

5、選用DN15-DN25口徑的自力式平衡閥，須注明連接方式。

自力式流量平衡閥的使用和維護：

①到貨后應妥善保管、避免雨淋、存放于干燥處；
②應按閥體箭頭所示的水流方向安裝，切勿裝反；
③在管道上可垂直安裝亦可水平安裝；
④流量設定方法：用專用扳手，打開保護螺絲，旋轉閥桿，使刻度線調整到設定流量的對應值；
⑤自力式平衡閥不具備關斷功能，根據需要，應另設關斷閥門。
